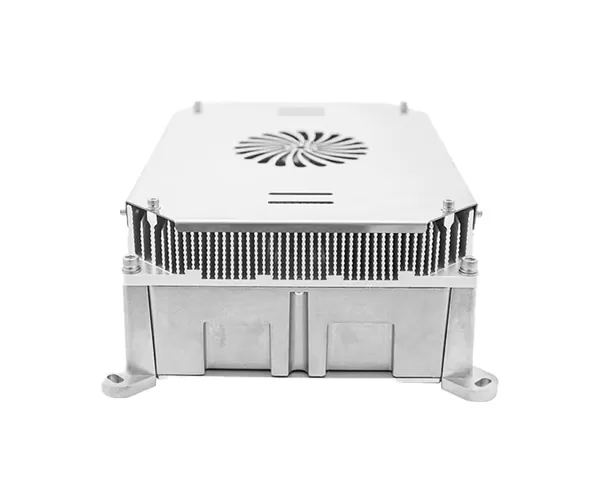

6,6 kW Onboard-Ladegerät-Baugruppe

Mechanische Leistung

Betriebsgeräusch

≤60 dB

Produktabmessungen (mm)

204*352*126

Produktgewicht

≤8 kg

Umgebungsbedingungen

Betriebsumgebungstemperatur

-20 °C bis +85 °C

Relative Luftfeuchtigkeit

5 % bis 95 %

Staub- und Wasserschutz

IP67

Kühlmethode

Luftkühlung (erzwungen)

Kommunikationsfunktion

CAN-Netzwerk

Ladefunktion

Empfängt Ladeanweisungen zum normalen Laden; ohne Befehl befindet sich das Ladegerät im Bereitschaftszustand

Über- und Unterspannungsschutz: Abschaltung bei Überspannung und Unterspannung am Eingang mit automatischer Wiederherstellung; Abschaltung bei Überspannung und Unterspannung am Ausgang mit automatischer Wiederherstellung

Ausgangsverpolungs- und Kurzschlussschutz: Abschaltung bei Kurzschluss und Verpolung am Ausgang mit automatischer Wiederherstellung

Übertemperaturschutz: Wenn die Kühlkörpertemperatur über 75 °C liegt, wird die Ausgangsleistung reduziert. Bei Temperaturen über 95 °C wird der Stromkreis unterbrochen. Die Ausgangsleistung wird wiederhergestellt, wenn die Ladetemperatur unter 85 °C fällt.

Elektrische Leistung

Nennausgangsleistung

6600 W

Eingangsspannungsbereich

90 VAC bis 265 VAC

Eingangsfrequenzbereich

46–65 Hz

Einschaltimpulsstrom

≤32 A

Eingangsleistungsfaktor

≥0,99 (@220 Vin, Pomax)

Nenn-AC-Frequenz

50 Hz

Spannungs-/Stromregelung

±1 % & ±5 %

Ausgangsantwortzeit

≤200 ms
