Die DC-Steuereinheit OP-0516 ist ein für DC-Ladesäulen entwickelter Controller, der mit DC12V arbeitet. Sie nutzt das eingebettete Betriebssystem RT-Thread und zeichnet sich durch hohe Integration und extrem hohe Energieeffizienz aus. Sie unterstützt paralleles Laden mit zwei Ladeanschlüssen bei einem maximalen Ladestrom von 600 A; der Energieverbrauch liegt unter 3 %, wodurch die Betriebskosten effektiv gesenkt werden.
Vereint Ein-/Ausgabe, Kommunikation, analoge Signalverarbeitung, Isolationsüberwachung und Steuerungsführung in einer Einheit, wodurch der von der Ladestation belegte Raum erheblich reduziert wird.
Hohe EMV-Stabilität, erreicht Stufe 4 der elektromagnetischen Verträglichkeit.
Ermöglicht die schnelle Bereitstellung und Überwachung Ihres eigenen Ladenetzes.
Kompatibel mit allen Fahrzeugmodellen, die sowohl den alten als auch den neuen nationalen Normen GB/T 27930 entsprechen; kompatibel mit LCD-Bildschirmen namhafter Hersteller auf dem Markt; kompatibel mit allen Zählern, die den Protokollen DL/T 645 und MODBUS entsprechen.

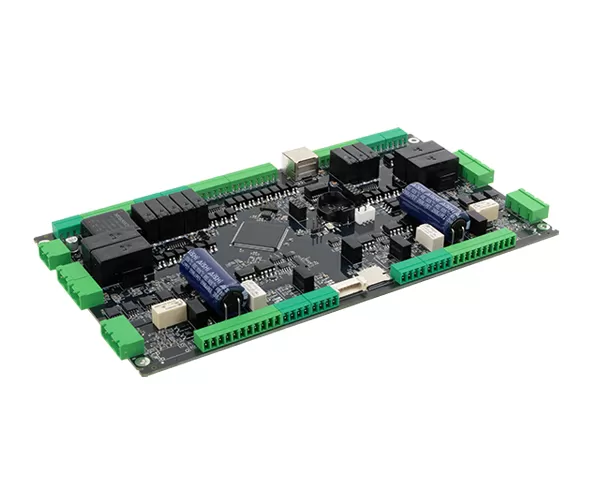

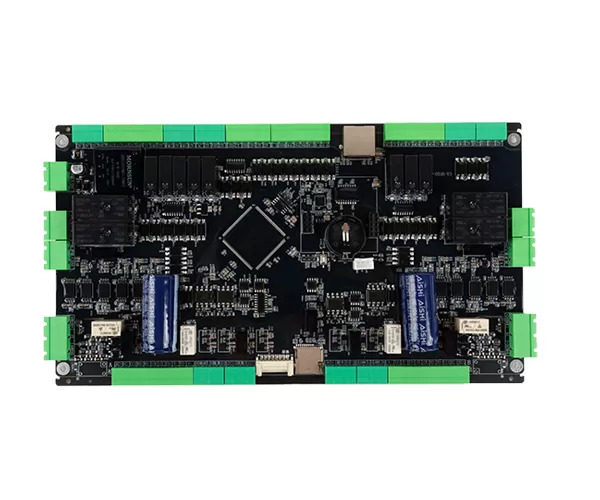

Spezifikationen der AP-0516 EV DC-Ladestations-Steuerungsserie |
Abmessungen der Hauptsteuerplatine |
252,5 mm (L) × 130 mm (B) × 20 mm (H) |
Produktfunktionen |
(1) Ermöglicht die Ladekommunikation mit dem BMS, steuert den Ladezustand des Ladegeräts, erfasst Betriebsdaten und schaltet bei Störungen automatisch ab. |
(2) Anwendbar auf verschiedene Gleichstrom-Ladestationen, z. B. Einzelgerät-Einfachladung, Einzelgerät-Zeitmultiplex-Doppelladung, Einzelgerät-Busanschluss-Doppelladung, Einzelgerät-Vollleistungsverteilung-Doppelladung, Gleichrichter-Split-Typ und Gruppenladung. |
(3) Ausgestattet mit einer elektronischen Verriegelungssteuerung für die Ladekupplung und Temperaturüberwachung. Die Erkennung und Steuerung jeder Ladekupplung erfolgt unabhängig. |
(4) Kompatibel mit Leistungsmodulen von Shenghong, Yingfeiyuan, Youyou, Yonglian, Tonghe, Xingyuan Borui usw. |
(5) Kompatibel mit den Touchscreens von Diwen, Xinruida und Xinxian zur Realisierung von Mensch-Maschine-Interaktionsfunktionen; |
(6) Unterstützt serielle Kartenleser für die Kartengeldabrechnungsfunktion; |
(7) Integrierte 2-Kanal-Batteriespannungserfassungsfunktion; |
(8) Integrierte 2-Kanal-Steuerungs- und Führungsfunktionen; / Integrierte 2-Kanal-Steuerungs- und Führungsfunktionen; |
(9) Aufzeichnung von Ladedaten; maximal 500 Ladedatensätze. |
(10) Verfügt über eine Hintergrundkommunikationsfunktion und kann drahtlos mit dem Hintergrundüberwachungssystem kommunizieren, um den Status und verwandte Daten zu übertragen. Derzeit werden Überwachungsplattformen wie Cloud Fast Charging, Dakake Cloud, Weijing Cloud und Xiaoju unterstützt. |
(11) Integrierte Ethernet-Funktion; (Optional) |
(12) Integration und Erweiterung von 2G- und 4G-Funktionen. (Optional) |
(13) Integrierte NFC-Kartenleserfunktion. (Optional) |
(14) Die Hauptsteuerplatine unterstützt den direkten Anschluss von 12V/24V-Hilfsquellen ohne zusätzliche Zwischenrelais. |
