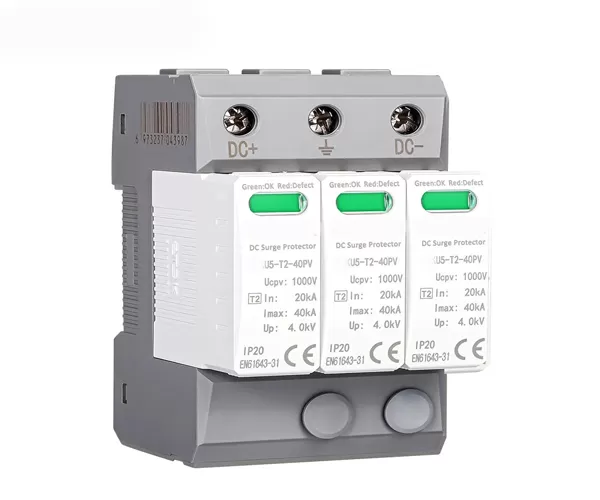

Das Überspannungsschutzgerät (SPD) APU5-T2 DC ist für AC 50/60Hz-Verteilungs- und Steuerungssysteme mit einer Nennspannung von einphasig 230V/ dreiphasig 400V geeignet. Es erfüllt die Prüfanforderungen der Stufe II für Überspannungsschutzgeräte (SPD) und dient dazu, transiente Überspannungen unter die Spannungsfestigkeit der Anlagen zu begrenzen, Überspannungsenergie abzuleiten und so Systemkreise und Geräte zu schützen.
Überspannungsschutzgeräte leiten Überspannungen oder Überspannungsströme in einem elektrischen System schnell zur Erde ab und verhindern so, dass diese Spannungen oder Ströme durch die Geräte fließen, wodurch diese vor Schäden geschützt werden.
Überspannungen effektiv begrenzen und Stoßströme ableiten, um die Sicherheit elektronischer Geräte zu gewährleisten.
Durch die Reduzierung von Überspannungen in einem elektrischen System verbessern Überspannungsschutzgeräte die Systemstabilität und -zuverlässigkeit und verringern das Auftreten von Systemausfällen.
Es bietet Sicherheitsschutz für verschiedene elektronische Geräte, Instrumente und Kommunikationsleitungen.
Technische Daten | ||||||
SPD-Klassifizierung nach IEC/EN61643-11 | T2 | T2 | T2 | T2 | T2 | |
Max. Dauerbetriebsspannung AC | Uc | 150V | 275V | 320V | 385V | 440V |
Max. Dauerbetriebsspannung AC | Uc(N-PE) | 255V | 255V | 255V | 255V | 255V |
Nennableitstoßstrom (8/20 μs) | In | 20kA | 20kA | 20kA | 20kA | 20kA |
Maximaler Ableitstoßstrom (8/20 μs) | Imax | 40kA | 40kA | 40kA | 40kA | 40kA |
Schutzpegel | Up | ≤0.8kV | ≤1.3kV | ≤1.5kV | ≤1.8kV | ≤2.0kV |
Schutzpegel bei 5 kA | Up | ≤0.6kV | ≤1.0kV | ≤1.2kV | ≤1.4kV | ≤1.6kV |
Schutzpegel | Up(N-PE) | ≤1.5kV | ≤1.5kV | ≤1.5kV | ≤1.5kV | ≤1.5kV |
Max. Vorsicherung | 125AgL | |||||
Ansprechzeit | tA | ≤25ns | ||||
Ansprechzeit | tA(N-PE) | ≤100ns | ||||
Betriebstemperaturbereich | Tu | -40°℃~80℃ | ||||
Betriebszustand/Fehleranzeige | Grün/Rot | |||||
Mindestquerschnitt | 4mm² | |||||
Maximalquerschnitt | 35mm² | |||||
Zur Montage auf | 35mm DIN-Schiene | |||||
Gehäusematerial | Thermoplast UL94-V0 | |||||
Schutzart | IP20 | |||||
Polzahl | 1P,2P,3P,4P,1P+NPE,3P+NPE | |||||
