Die DC-Steuereinheit OP-0511 ist ein Controller, der speziell für DC-Ladesäulen entwickelt wurde und den Fokus auf hohe Integration und extreme Energieeffizienz legt. Sie unterstützt das parallele Laden mit zwei Ladepistolen bei einer maximalen Ladekapazität von 600 A; der Energieverbrauch liegt unter 3 %, was die Betriebskosten effektiv senkt. Zudem werden OTA-Fernupdates und -Wartung unterstützt, wodurch Sie Wartungskosten sparen.
Integriert Ein-/Ausgänge, Kommunikation, analoge Signalverarbeitung, Isolationsüberwachung und Steuerungsführung zu einer Einheit und reduziert so den Platzbedarf der Ladestation erheblich.
Hohe EMC-Stabilität, die elektromagnetische Verträglichkeit der Stufe 4 erreicht.
Ermöglicht die schnelle Bereitstellung und Überwachung Ihres eigenen Ladenetzes.
Kompatibel mit allen Fahrzeugmodellen, die sowohl den alten als auch den neuen nationalen Normen GB/T 27930 entsprechen; kompatibel mit LCD-Bildschirmen gängiger Hersteller auf dem Markt; kompatibel mit allen Zählern, die den Protokollen DL/T 645 und MODBUS entsprechen.

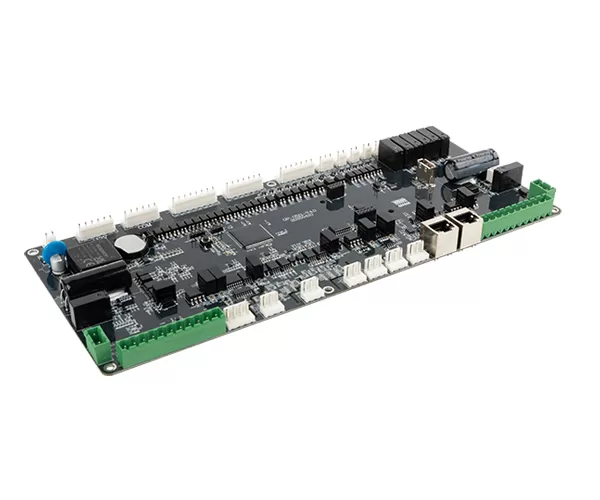

Spezifikationen der AP-0511 EV DC-Ladestations-Controller-Serie |

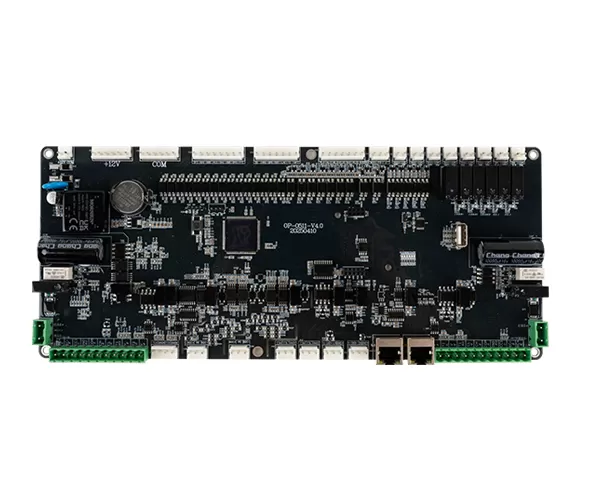

Hauptsteuerplatine Größe |
310 mm (Länge) × 131 mm (Breite) × 20 mm (Höhe) |
Produktfunktionen |
(1) Sie kann die Ladeinteraktion mit dem BMS durchführen, den Ladestatus des Ladegeräts steuern, Betriebsdaten erfassen und bei Anomalien automatisch abschalten. |
(2) Sie kann in verschiedenen DC-Ladestationen eingesetzt werden, wie z. B. Einzelgerät-Einzelladung, Einzelgerät-Zeitmultiplex-Doppelladung, Einzelgerät-Busanschluss-Doppelladung, Einzelgerät-Vollleistungsverteilung-Doppelladung, Gleichrichter-Trennung und Gruppenladung. |
(3) Sie verfügt über eine elektronische Verriegelungssteuerung für die Ladekupplung und Temperaturüberwachung. Die Überwachung und Steuerung jeder Ladekupplung arbeiten unabhängig voneinander. |
(4) Kompatibel mit Leistungsmodulen von Shenghong, Yingfeiyuan, Youyou, Yonglian, Tonghe, Xingyuan Borui usw. |
(5) Kompatibel mit Touchscreens von Diwen, Xinruida und Xinxian zur Realisierung von Mensch-Maschine-Interaktionsfunktionen; |
(6) Unterstützt serielle Kartenleser zur Realisierung der Kartenzahlungsabrechnungsfunktion; |
(7) Integrierte 2-Kanal-Batteriespannungserfassungsfunktion; |
(8) Integrierte 2-Kanal-Steuerungs- und Führungsfunktionen; |
(9) Sie kann Ladedaten aufzeichnen, maximal 500 Ladedatensätze. |
(10) Sie verfügt über eine Hintergrundkommunikationsfunktion und kann drahtlos mit dem Hintergrundüberwachungssystem kommunizieren, um Status- und zugehörige Daten zu übertragen. Derzeit werden Überwachungsplattformen wie Cloud Fast Charging, Dakake Cloud, Weijing Cloud und Xiaoju unterstützt. |
(11) Integrierte Ethernet-Funktion; (Optional) |
(12) Integrierte und erweiterte 2G- und 4G-Funktionen. (Optional) |
(13) Integrierte NFC-Kartenleserfunktion. (Optional) |
(14) Die Hauptsteuerplatine unterstützt den direkten Anschluss von 12V/24V-Hilfsquellen, ohne dass zusätzliche Zwischenrelais erforderlich sind. |
