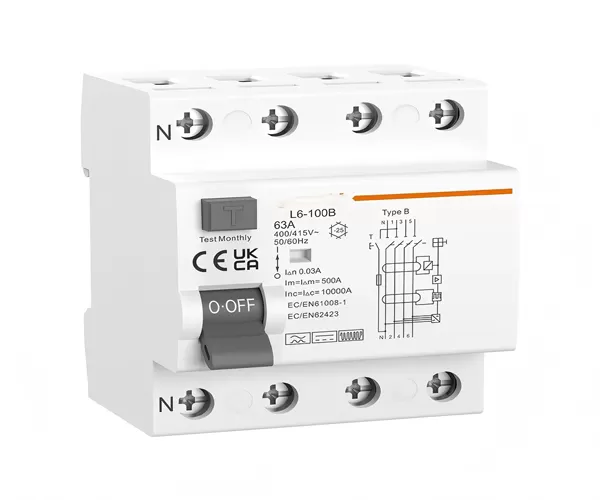

APL6-100B Typ B Fehlerstrom-Schutzschalter (RCCB)

Norm

IEC61008-1, IEC62423

Schutz

Erdschluss

Auslöseart

Elektromagnetisch

Schutzart (Fehlerstrom)

B

Polzahl

2P(1P+N), 4P(3P+N), N-Pol links

Bemessungsspannung (Ue)

2P(1P+N):110/230/240V~, 4P(3P+N):240/400/415V~

Isolationsspannung Ui

500V

Bemessungsströme (In)

16,25,32,40,63,80,100A

Bemessungsfehlerströme I△n

30,100,300mA

Fehlerstrom-Abschaltzeit bei I△n

≤ 0,1s

Bemessungsfehlerstromschaltvermögen (I△m)

500A(In≤50A), 10In(In>50A)

Bemessungsfrequenz

50/60Hz

Bemessungsschaltvermögen

10.000A

SCPD-Sicherung

10000

Bemessungsstoßspannungsfestigkeit (1,5/50) Uimp

4.000V

Prüfwechselspannung bei Netzfrequenz für 1 Min.

2,5kV

Elektrische Lebensdauer

2.000 Zyklen

Mechanische Lebensdauer

4.000 Zyklen

Kontaktstellungsanzeige

Ja

Erdschlussanzeige

Ja

Schutzart

IP20

Umgebungstemperatur

-25°C bis +40°C, max. 95 % Luftfeuchtigkeit

Anschlussart Klemmen

Kabel/Stiftsammelschiene/Gabelsammelschiene

Max. Kabelquerschnitt

35mm²

Max. Anzugsdrehmoment

2,5N.m

Installation

Montage auf 35 mm DIN-Schiene

Anschluss

Von oben und unten
