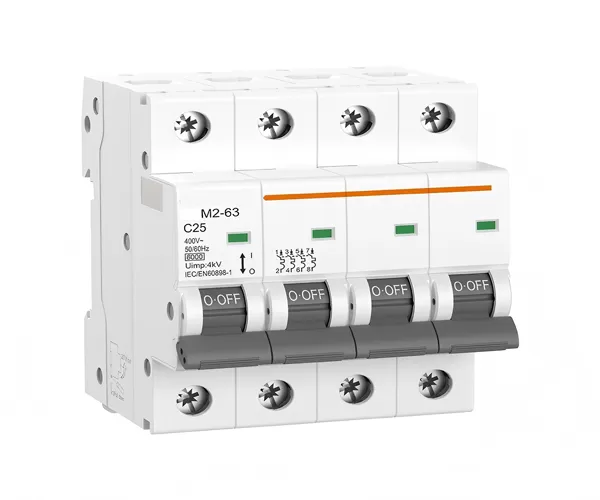

Der APM2-63 Miniatur Leistungsschalter (MCB) verwendet einen Energiespeicher-Betriebsmechanismus, was zu einer längeren Lebensdauer führt; das Gehäuse und die funktionalen Komponenten bestehen aus importierten flammhemmenden, hitzebeständigen und schlagfesten Kunststoffen; und seine hohe Strombegrenzungsfähigkeit gewährleistet die Kosteneffizienz der Produktserie.
Verhindert effektiv elektrische Brände und schützt Leitungen und Geräte vor Schäden. Empfindlicher und schneller als eine Sicherung.
Einfach nach einem Fehler zurückzusetzen, sodass kein Austausch von Sicherungen erforderlich ist.
Geeignet für Wohn-, Gewerbegebäude, Rechenzentren, Schifffahrt und Industrieumgebungen.
CB, CE, UKCA, Inmetro
Technische Daten | |
Norm | IEC/EN 60898-1 |
Schutz | Überstrom und Kurzschluss |
Auslöseart | Thermomagnetisch |
Polzahl | 1P,2P,3P,4P,1P+N,3P+N |
Bemessungsspannung (Ue) | 240/415V~ |
Bemessungsströme (In) | 1,2,3,4,5,6,10,16,20,25,32,40,50,63A |
Bemessungsfrequenz | 50/60Hz |
Bemessungskurzschlussausschaltvermögen (Icn) | 6kA |
Energiebegrenzungsklasse | 3 |
Bemessungsstoßspannungsfestigkeit (Uimp) (1,2/50 μs) | 4kV |
Prüfspannung | 2kV (50/60Hz, 1 Min.) |
Thermische Auslösecharakteristik | (1,13-1,45) x In |
Momentane Auslösecharakteristik | B: (3-5) x In, C: (5-10) x In, D: (10-20) x In |
Elektrische Lebensdauer | 4.000 Zyklen |
Mechanische Lebensdauer | 10.000 Zyklen |
Kontaktstellungsanzeige | grün AUS/rot EIN |
Schutzart | IP20 |
Umgebungstemperatur | -5 °C bis +40 °C, max. 95 % Luftfeuchtigkeit |
Anschlussart | Kabel/Stiftsammelschiene |
Max. Anschlussquerschnitt für Kabel | 25 mm² |
Max. Anzugsdrehmoment | 2,5 N·m |
Montage | Montage auf 35-mm-DIN-Schiene |
Einspeisungsart | Bidirektional |
